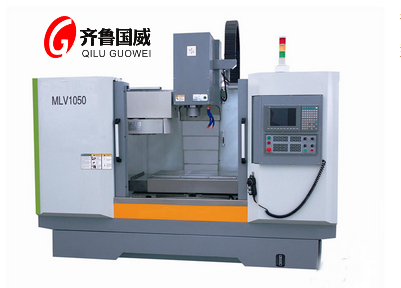

MLV1050数控加工中心-标配系统有哪些
技术参数 | 单位 | MLV1050 | MLV1050A | MLV1050B |
工作台尺寸 | mm | 1000x500 | 1000x500 | 1000x500 |
T型槽尺寸（数量X宽X节距） | mm | 3x18x100 | 5x18x100 | 5x18x100 |
工作台载重 | kg | 580 | 520 | 520 |
导轨类型 |
| 三硬轨 | 二线一硬 | 三线轨 |
X/Y/Z轴行程 | mm | 1000x500x510 | 1000x500x510 | 1000x500x510 |
主轴鼻端至工作台面距离 | mm | 150-660 | 150-660 | 150-660 |
主轴中心至立柱面距离 | mm | 610 | 610 | 610 |
主轴锥度 |
| BT40 | BT40 | BT40 |
主轴转速 | rpm | 100-8000 | 100-8000 | 100-8000 |
传动方式 |
| 同步带 | 同步带 | 同步带 |
主轴马达 | kw | 7.5 | 7.5 | 7.5 |
X/Y/Z轴马达 | N.m | 11/11/11 | 11/11/11 | 11/11/11 |
主轴冷却 |
| - | - | - |
Z/Y/Z轴滚珠丝杆（直径X螺距） | mm | 4008/4008/4008 | 4012/4012/4008 | 4012/4012/4012 |
X/Y/Z轴快速进给速度 | m/min | 15/15/12 | 24/24/12 | 24/24/20 |
X/Y/Z轴进给速率 | m/min | 8 | 10 | 10 |
刀库形式 |
| 斗笠、圆盘 | 斗笠、圆盘 | 斗笠、圆盘 |
刀库容量&刀柄形式 |
| BT40-16/24 | BT40-16/24 | BT40-16/24 |
刀具长度 | mm | 300 | 300 | 300 |
刀具重量 | kg | 7.5 | 7.5 | 7.5 |
换刀时间 | sec | 2.5 | 2.5 | 2.5 |
电源需求规格 | KVA | 25 | 25 | 25 |
所需气压 | kgf/c㎡ | 5-7 | 5-7 | 5-7 |
定位精度 | mm | ±0.008 | ±0.007(X、Y）±0.008(Z) | ±0.007 |
重复定位精度 | mm | ±0.005 | ±0.007(X、Y）±0.008(Z) | ±0.003 |
机床外形尺寸（长X宽X高） | mm | 2800x2700x2560 | 2650x2100x2630 | 2650x2100x2630 |
机床重量（净重/毛重） | T | 6/6.4 | 5.5/6.0 | 5.5/6.0 |
