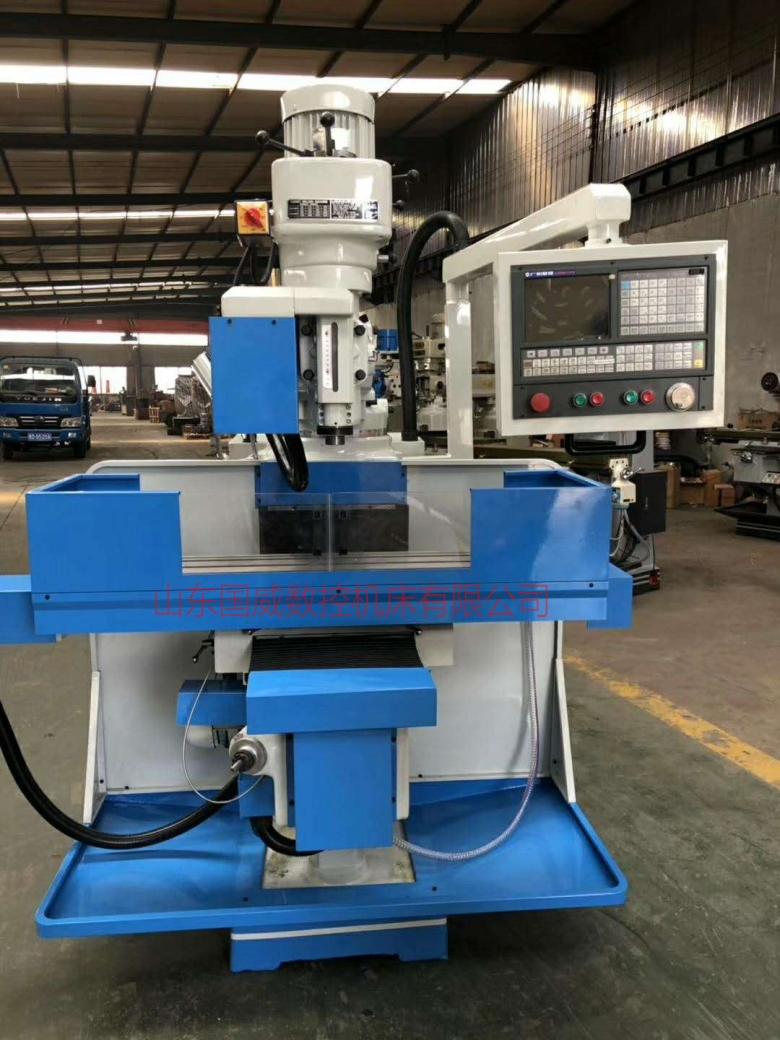

立式数控炮塔铣床；
床身采用昆明台正有限公司生产；
三轴磨制滚珠丝杆，三轴伺服电机；
台湾R8铣头，转速80-4500(5000)rpm；
半防护防水钣金；
伺服电机Y、Z经同步带带动主轴,X轴采用联轴器结构；
X、Y、Z三轴联动；
二、主要规格参数
| 内 容 | 参 数 | 备 注 |
| 工作台面尺寸 | (S型)1370×305mm | |
| 工作台载荷 | 350KG | |
| X/Y/Z轴行程 | 830/340/360+127mm | |
| 主轴中心至立柱导轨的距离 | 320mm | |
| 主轴端面至工作台面的距离 | 80-420mm | |
| 主轴锥孔 | R8 | |
| 主轴直径 | Φ85.725MM | |
| 主轴转速 | 80-4500(5000)r/min | |
| 快速移动速度(X、Y、Z)硬轨 | 7.5/7.5/6M/min | |
| 冷却电机 | 125w | |
| 机床重量 | 1650kg | |
| 机床外形尺寸(长×宽×高) | 2200*1800*2000mm | |
| 单向定位精度(X、Y、Z轴全长) | 0.015/300MM | |
| 单向重复定位精度 | 0.01mm |
四、机床资料
5HS立式数控铣床售前资料：
一、产品简介与用途
该产品为X、Y、Z三轴伺服控制立式数控铣床，矩形导轨负载大、精度高，结构及外形尺寸紧凑合理，主轴为3p电机通过皮带驱动。能够实现对各种盘类、板类、壳体、凸轮、模具等复杂零件，可完成钻、铣、镗、扩、铰等多种工序加工，适合于多品种、中小批量产品的生产，能满足对复杂、高精度零件的加工。可配第四旋转轴，以满足特殊零件的加工要求。
二、主要结构特点
1、床身、滑座、工作台、主轴箱等主要基础件采用铸铁；紧凑而合理的对称式筋结构保证了基础件的高刚性和抗弯减震性能；床身及内部网格状筋，有力保证了切削时的刚性及精度；基础件采用树脂砂造型并经过时效处理，为机床长期使用性能的稳定性提供了保障。
2、X、Y、Z向导轨均为重载硬轨，具有速度快、高刚性、低摩擦、低噪音、低温升变化等特性，配合自动强制润滑，提高机床精度寿命；
3、X、Y、Z三个方向进给采用高精度高强度的滚珠丝杠，进给速度平稳；驱动电机通过弹性联轴器及同步带与丝杠直联，进给伺服电机直接将动力传递给高精度滚珠丝杠，无背隙，保证机床的定位精度和同步；
4、采用高精度、高刚性台湾主轴，轴向和径向承载能力强，自动调速，转速可达4500rpm；
5、机床外防护采用半防护结构设计，操作方便、安全可靠；
6、采用可靠的集中自动润滑装置，定时、定量对机床各润滑点自动间歇式润滑，可依据工作状况调节润滑时间；
7、机床操作系统采用人体工程学原理，操作箱独立设计，可自身旋转，操作方便。
主要技术参数
1、技术规格：
1行程
X轴：830mm；
Y轴：340mm；
Z轴：120+360mm；
主轴端面至工作台面距离：80-420mm。
2工作台
工作台面积：1370*305mm；
工作台负荷：350kg；
T型槽（槽×宽×中心距）：3×16×63.5mm。
3主轴：
主电机功率：2.2/3P；
主轴内锥：R8；
主轴转速：80-4500（5000） rpm。
4快速位移：
X/Y轴快移：7.5m/min。；(带手动摇柄)
Z轴快移：6m/min；
切削进给速度：1~3000mm/min。
5精度：
定位精度：0.025（国标）±0.015mm(企标)；
重复定位精度：0.015（国标）±0.01mm(企标)。
2、CNC控制系统：
系统具有完善可靠的联锁、安全保护和故障诊断报警等功能，配有RS232及USB标准接口，可与计算机进行程序控制与存储，能实现DNC加工。
X/Y/Z轴交流伺服电机
3、电源装置：
电源形式 三相交流380V±10% 50Hz±10%
用电容量 6KVA
4、冷却系统:
水箱容积 40L
冷却泵功率 125W
额定扬程 20m
机床外形尺寸及重量：
机床外形尺寸 2200*1800*2000mm
机床重量 1500 - 1650Kg
四、机床的随机附件(按约定）
| 序 号 | 名 称 | 规格或标记 | 数量 | 备注 |
| 1 | R8夹头 | 常 规 | 1套 | 约定 |
| 2 | 平口钳 | 常 规 | 1台 | |
| 3 | 工具及组合压板 | 常 规 | 1套 |
