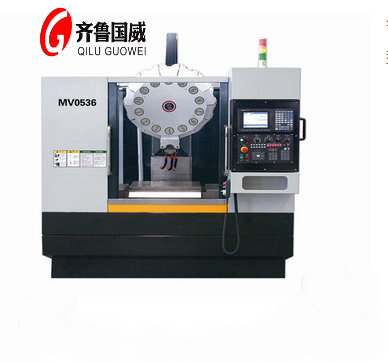

数控钻攻中心MV0536参数：
|
技术参数 |
单位 |
MV0536 |
|
工作台尺寸 |
mm |
600X360 |
|
T型槽尺寸（数量X宽X节距） |
mm |
3X18X100 |
|
工作台载重 |
kg |
250 |
|
导轨类型 |
|
三线轨 |
|
X/Y/Z轴行程 |
mm |
510/360/300 |
|
主轴鼻端至工作台面距离 |
mm |
130-430 |
|
主轴中心至立柱面距离 |
mm |
440 |
|
主轴锥度 |
|
BT30 |
|
主轴转速 |
rpm |
100-20000、15000、12000 |
|
传动方式 |
|
直联 |
|
主轴马达 |
kw |
3.7/5.5 |
|
X/Y/Z轴马达 |
N.m |
11/11/20 |
|
主轴冷却 |
|
可选配 |
|
X/Y/Z轴滚珠丝杆（直径X螺距） |
mm |
2516/2516/3216 |
|
X/Y/Z轴快速进给速度 |
m/min |
30/30/24 |
|
X/Y/Z轴进给速率 |
m/min |
10 |
|
刀库形式 |
|
夹臂式刀库 |
|
刀库容量&刀柄形式 |
|
BT30-14T |
|
刀具长度 |
mm |
200 |
|
刀具重量 |
kg |
4 |
|
换刀时间 |
sec |
3 |
|
电源需求规格 |
KVA |
15 |
|
所需气压 |
kgf/c㎡ |
5-7 |
|
定位精度 |
mm |
±0.01 |
|
重复定位精度 |
mm |
±0.005 |
|
机床外形尺寸（长X宽X高） |
mm |
1980X2210X2350 |
|
机床重量（净重/毛重） |
T |
3.1/3.4 |
