数控铣床|加工中心当前位置: 主页 > 产品展示 > 数控铣床|加工中心

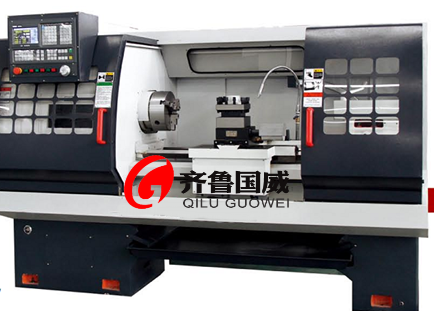

cak6140数控车床-铸件时效处理过吗6140

cak6140数控车床-铸件时效处理过吗6140

CAK6140系列数控卧式车床具有精度高、功率大、刚性高、等特点,其主要部件和结构均经过优化设计,是加工轴、盘、套、特形面及螺杆类工件的设备。
GSK980TDC或FANUC 0i-mate数控系统和全数字交流伺服系统,X、Z轴均采用半闭环控制,滚珠丝杠副采用C3级滚珠丝杠,电气元器件均采用进口或国产知名品牌,符合CE或国内3C认证。
机床配置国内知名品牌立式四工位数控刀架,可选配六工位或八工位卧式电动刀架,刀架具有定位精度高,强度高,抗震性能好等特点。
机床出厂前严格按照检验程序对机床进行检验,每台机床均采用激光干涉仪检测X,Z轴定位精度和重复定位精度,保证机床的精度稳定和可靠。

主要技术参数
床身上回转直径 Φ400 mm
刀架上回转直径 Φ210mm
两间工件长度 750 /1000 /1500 /2000 mm
间工件重量 300 kg
床身导轨宽度 400 mm
主轴通孔直径 Φ52 /80(B型) mm
主轴转速范围 (三档无级) 21-1500 r/min
高速(r/min) 162-1500
中档(r/min) 66-500
低档(r/min) 21-150
主轴变速形式:手动/自动
主轴端部型号 ISO (GB) C6/D8
主轴前锥孔 莫氏6号
主轴电机功率 7.5kw
主轴电机形式:变频/伺服
数控刀架 立式四工位刀架
刀柄尺寸 25×25mm
刀架重复定位精度 ±3.2″
X轴行程 210 mm
Z轴行程 600/ 850/ 1350 /1850 mm
快移速度 X:5000 mm/min Z:10000 mm/min
进给速度范围 X:1~2000 mm/min Z:1~2000 mm/min
设定单位 0.001 mm
尾座套筒直径 Φ75 mm
尾座套筒行程 150 mm
尾座套筒锥孔锥度 莫氏5号
冷却电机功率 90W
冷却水泵扬程 5m
冷却水泵流量 25 L/min
电源 380V±10%,50Hz±1%,三相交流电
环境温度 0℃~40℃
相对湿度 ≤92%
机床外形尺寸(长×宽×高)
750mm  2550×1550×1700mm
1000mm 2550×1550×1700mm
1500mm 3250×1550×1700mm
2000mm 3700×1550×1700mm
3000mm 4710×1550×1700mm
机床净重
750mm  GW 2100/ NW 2800
1000mm  GW 2200/ NW 2900
1500mm  GW2300/ NW 3150
2000mm  GW 2700/ NW 3350
3000mm  GW 3500/ NW 4100
机床用电总功率 约10 KW

四、主要部件介绍
1、床身:
采用平床身结构,树脂砂造型,铸铁铸造,上部宽度为400mm。导轨采用中频淬火磨削和贴塑工艺,具有良好的耐磨性和精度保持性。
2、主轴箱:
主轴结构采用前后端两点支承典型结构,主轴具有很高的刚度;轴承采用哈尔滨轴承厂高主轴专用轴承,使主轴具有很高的旋转精度。主传动为三档无级变频调速,速度范围为21~1500r/min;主传动齿轮副均经淬硬磨削处理,各传动副和滚动轴承均经油液润滑,具有良好高速低温升性能;主轴箱箱体的设计充分考虑了散热措施和减震机构,使得主轴箱具有噪声低,传动精度高的特点,机床噪声不超过国家标准规定数值。机床具有电器过载保护装置,机械过载保护装置和控制主轴转动的急停装置。自动变速机型外置自动变速控制箱。
3. 车削主运动
主轴由变频电机通过V带经变速机构驱动主轴箱,通过变频系统控制变频电机可实现21~1500rpm(正反转)手/自动三档无级调速,主轴电机功率为AC7.5kw。该主传动系统经过精心的优化设计,具有传动精度高、功率扭矩特性优良、转速高、传动平稳、结构紧凑的特点。
4. 进给运动
横向(X轴)及纵向(Z轴)进给运动均由伺服电机驱动滚珠丝副实现快移和进给运动。
X向丝杠直径25mm,Z向丝杠直径50mm。采用国产汉江丝杠滚珠丝杠。
滑板导轨贴有防爬行的塑料软带,可很好的保证机床的定位精度和重复定位精度。
5. 尾座:
机床尾座的设计充分考虑了刚性、承载能力和使用的宜人性。顶紧方式为手动。
6.卡盘
机床配置呼和浩特产250mm手动三爪自定心卡盘或10”液压卡盘。
7. 集中润滑
采用日本技术的河谷集中润滑系统来实现各导轨副,滚珠丝杠和轴承的润滑。润滑泵具有工作状态显示和液压监视等功能。并可随时调整注油周期。
五、数控刀架
常州亚星产立式四工位数控刀架,具有定位精度高、稳定可靠,应用范围广、结构简单、维修方便等特点。
机床采用广州数控GSK980TDC车床控制系统。
GSK980TDC是基于GSK980TDb升级软硬件推出的新产品,具有横式和竖式两种结构。采用8.4吋彩色LCD,可控制5个进给轴(含Cs轴)、2个模拟主轴,指令单位0.1μm。新增软功能按键、图形化界面设计、对话框式操作,人机界面友好。PLC梯形图在线显示、实时监控,具有手脉试切和多次限时停机功能。作为GSK980TDb的升级产品GSK980TDc是数控车床技术升级的更好选择。
数控系统采用了32位嵌入式CPU和超大规模可编程器件FPGA,运用实时多任务控制技术和硬件插补技术,实现了μm级精度的运动控制,确保高速、率加工。
支持中文、英文、西班牙、俄文、葡萄牙文等多种语言显示,加工轨迹能实时跟踪显示,增加了系统时钟及报警日志。
系统程序容量: 40M、384个程序(含子程序、宏程序);支持编辑功能:程序/程序段/字检索、修改、删除;
程序格式:ISO代码,支持语句式宏指令编程,支持相对坐标、坐标和混合坐标编程;
程序调用:支持带参数的宏程序调用,4级子程序嵌套。
系统支持RS232接口:零件程序、参数等文件双向传输,支持PLC程序、系统软件串口升级和USB接口:U盘文件操作、U盘文件直接加工,支持PLC程序、系统软件U盘升级。
采用ISO国际标准数控G代码,同时兼容日本发那科(FANUC)数控系统。国内主流的编程方式,方便操作者更快、更容易使用本系统。
六、机床的精度
工件精度:IT6-IT7
工件表面粗糙度:Ra1.6μm
定位精度 0.03/1000mm 0.05mm
重复定位精度0.015/1000mm0.04mm
圆度:0.005mm
平面度:0.025/300mm
七、机床工作环境
环境温度:5℃~40℃范围内,且24h平均温度不超过35℃。
相对湿度:30%~95%范围内,且湿度变化的原则是不应引起冷凝。
海拔高度: 1000m以下。
大气:没有过分的灰尘、酸气、腐蚀气体和盐分。
避免阳光直射机床,或热辐射机床而引起环境温度的变化。
安装位置远离振动源。
安装位置远离易燃、易爆物品。
八、随机附件及工具清单

序号设备名称型号或规格生产厂家/国别数量
160°国产1件
3三爪卡盘/液压卡盘Φ250mm 1套
4手推式油枪 国产1件
5卡盘扳手 呼和浩特众环1件
6常用工具包 国产1套
7卡盘螺钉扳手 国产1件
8地脚螺钉及调整垫铁 国产1套

九、随机技术文件清单

序号名称数量备注
1使用说明书1套
2合格证明书1套
3装箱单1套
4自动润滑系统说明书1套
5数控系统说明书1套
